Комплексный анализ взрывозащищенных рабочих колонн: функциональная классификация и сценарии применения.
2025-12-17
В легковоспламеняющихся и взрывоопасных средах, таких как нефтехимические заводы, горнодобывающие предприятия и хранилища опасных материалов, безопасность электрооборудования имеет первостепенное значение. Взрывозащищенные рабочие колонны, как ключевые устройства человеко-машинного интерфейса, должны не только соответствовать функциональным требованиям, но и отвечать строгим стандартам взрывозащиты. В условиях сложного ассортимента взрывозащищенных рабочих колонн, представленных на рынке, понимание их основной системы классификации является первым шагом к правильному выбору.
I. Классификация по основным функциям

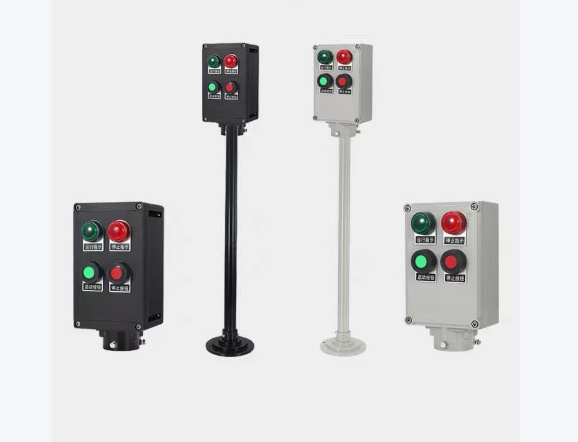

Взрывозащищенная операционная колонка кнопочного типа:
Основные характеристики: В качестве основного элемента управления используются кнопки, обычно с заметной маркировкой.
Функция: Обеспечивает базовое управление запуском/остановкой оборудования, например, запуск, остановку и аварийную остановку.
Типичные области применения: Подходит для применений, требующих только простых операций запуска/остановки, таких как насосные станции и управление вентиляторами.
Взрывозащищенная операционная колонка переключательного типа:
Основные характеристики: В основном оснащена переключателем режимов.
Функция: Обеспечивает переключение режимов работы оборудования (например, ручной/автоматический, локальный/дистанционный), выбор технологического потока или прямое/обратное управление небольшими двигателями.
Типичные области применения: Управление оборудованием, требующее переключения между различными рабочими состояниями или процессами, например, переключение режимов управления клапанами и управление направлением движения небольших конвейерных лент.
Взрывозащищенная операционная колонка индикаторного типа:
Основные характеристики: Встроенные индикаторные лампы.
Функция: Отображение в реальном времени рабочего состояния оборудования (работает, остановлен, неисправность), состояния параметров процесса (например, высокий/низкий уровень жидкости, нормальное/аномальное давление) или состояния системы (питание, сигнализация). Типичные области применения: Используется в ситуациях, когда существует явная необходимость контролировать состояние оборудования или систем; часто используется в сочетании с кнопками или переключателями.

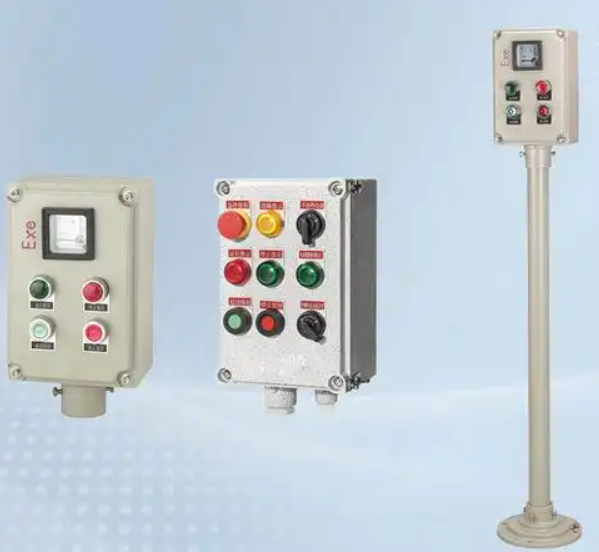

Комбинированные взрывозащищенные операционные станции:
Основные характеристики: Гибкое сочетание различных функциональных компонентов (кнопки, переключатели, индикаторные лампы, приборы, амперметры, вольтметры, цифровые дисплеи и т. д.) на одной или смежных операционных станциях.
Функциональное размещение: Обеспечивает комплексные функции управления, мониторинга и отображения для удовлетворения сложных требований к управлению.
Типичные области применения: Локальные операционные станции для крупного оборудования, сложных производственных линий или систем управления, требующих как управления, так и мониторинга в реальном времени множества параметров.
II. Классификация по типу взрывозащиты
Взрывозащищенный тип (Ex d):
Основной принцип: Компоненты, которые могут генерировать электрические искры, заключены в высокопрочный корпус. Даже в случае внутреннего взрыва корпус выдерживает давление и предотвращает распространение пламени и высокотемпературных газов во внешнюю опасную среду.
Особенности: Прочная конструкция, широкая область применения; основной тип взрывозащищенных рабочих колонн.
Тип повышенной безопасности (Ex e):
Основной принцип: Для электрооборудования, которое не генерирует дуги, искры или высокие температуры, достаточные для воспламенения взрывоопасной атмосферы во время нормальной работы, принимаются дополнительные меры (такие как снижение рабочего тока, повышение класса изоляции и ограничение температуры поверхности) для дальнейшего повышения его безопасности.
Особенности: Обычно используется для кабельных каналов, осветительных приборов и т. д., или в составе комбинированных взрывозащищенных конструкций.
Композитный тип (Ex de, Ex ed):
Основной принцип: Различные компоненты рабочей колонки используют комбинацию различных типов взрывозащиты. Например, основной корпус использует взрывозащищенный тип (Ex d), в то время как кабельный канал или секция индикаторных ламп используют тип повышенной безопасности (Ex e).
Особенности: Сочетает в себе преимущества различных типов взрывозащиты, оптимизируя конструкцию и стоимость.
III. Другие классификационные размеры
Степень защиты: Помимо взрывозащитных характеристик, следует также учитывать степень защиты (IP) корпуса, например, IP65 (пылезащита, устойчивость к сильным струям воды), IP66 (пылезащита, устойчивость к сильным струям воды), IP67 (пылезащита, устойчивость к кратковременному погружению) и т. д., чтобы адаптироваться к различным условиям запыленности, влажности или эксплуатации на открытом воздухе.
Материал: Распространенные материалы включают литой алюминиевый сплав и нержавеющую сталь (304, 316L) для соответствия требованиям коррозионной стойкости, прочности или эксплуатации в особых условиях.
Способ установки: Доступны в отдельно стоящем, настенном и подвесном вариантах.
Индивидуальная настройка: Расположение панелей, тип компонентов, количество, цвет и маркировка могут быть настроены в соответствии с потребностями пользователя.
Заключение: Понимание классификации взрывозащищенных рабочих колонн имеет основополагающее значение для обеспечения безопасной и надежной работы во взрывоопасных средах. Пользователи должны выбирать серии взрывозащищенных рабочих колонн, которые соответствуют их конкретным технологическим требованиям (функциям), зонированию взрывоопасной атмосферы (газ/пыль, зона 0/1/2 или зона 20/21/22), коррозионной активности, требованиям защиты и т. д., в сочетании с вышеуказанной системой классификации. При выборе продукции необходимо убедиться, что она соответствует соответствующим стандартам (например, GB3836) или стандартам (например, IECEx) и сертифицирована квалифицированной организацией для обеспечения безопасности.
