Принципы работы и области применения взрывозащищенных распределительных коробок
2026-06-03
Основная функция взрывозащищенной распределительной коробки или шкафа заключается в локализации потенциальных источников воспламенения внутри своего корпуса, предотвращении проникновения опасных газов и ограничении энергии электрических цепей, что обеспечивает безопасное распределение электроэнергии и управление оборудованием во взрывоопасных средах.
I. Принципы действия (Четыре основных типа взрывозащиты)
1) Взрывонепроницаемая оболочка (Exd) — *Наиболее распространенный тип*
Корпус: Изготавливается из литого алюминия или нержавеющей стали; обладает достаточной толщиной стенок и конструктивной прочностью, позволяющей выдержать внутреннее давление, возникающее при взрыве.
Взрывонепроницаемые соединения: Сопрягаемые поверхности фланцев подвергаются прецизионной механической обработке (с допуском на зазор ≤0,05 мм и длиной соединения ≥12,5 мм). В случае возникновения внутреннего взрыва образующееся пламя охлаждается при прохождении через эти узкие зазоры, благодаря чему к моменту выхода во внешнюю среду его температура опускается ниже температуры воспламенения окружающей атмосферы.
Ключевой принцип: Внутреннее воспламенение допустимо; внешнее воспламенение предотвращается.
2) Повышенная надежность против взрыва (Exe)
Компоненты, не создающие искр в нормальных условиях эксплуатации (например, клеммы, обмотки), подвергаются усиленной изоляции; для них обеспечиваются увеличенные электрические зазоры и строгий контроль над повышением температуры (в соответствии с температурными классами T4/T6, при которых температура поверхности ограничена значениями ≤135°C или ≤85°C соответственно).
Цель: Минимизировать риск возникновения искр или перегрева в самом источнике.
3) Заполнение или продувка оболочки под избыточным давлением (Exp)
Внутрь шкафа подается непрерывный поток чистого воздуха или азота для поддержания небольшого избыточного давления (≥50 Па), что предотвращает проникновение горючих газов из внешней среды.
Как правило, применяется для шкафов, содержащих мощное оборудование или сложные системы управления.
4) Искробезопасная электрическая цепь (Exi) — *Применение в низковольтных цепях и системах КИП*
Электрическая цепь спроектирована таким образом, что ток, напряжение и энергия в ней ограничены; даже в случае возникновения неисправности выделяемой энергии оказывается недостаточно для воспламенения окружающей взрывоопасной газовой смеси.
Области применения: Маломощные сигнальные системы, такие как ПЛК (программируемые логические контроллеры), датчики, коммуникационные шлейфы и т. д.

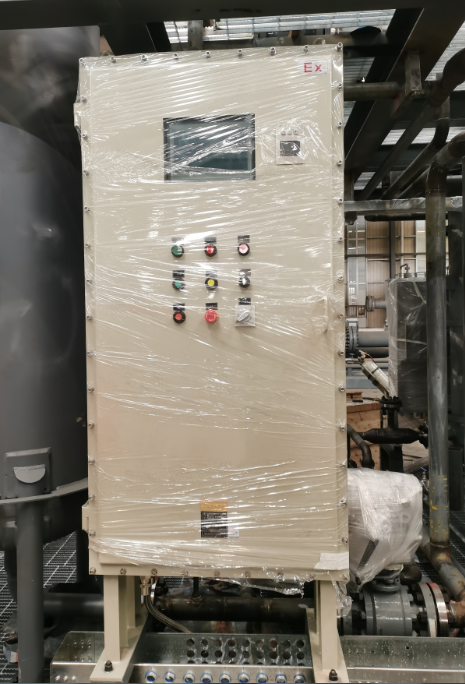

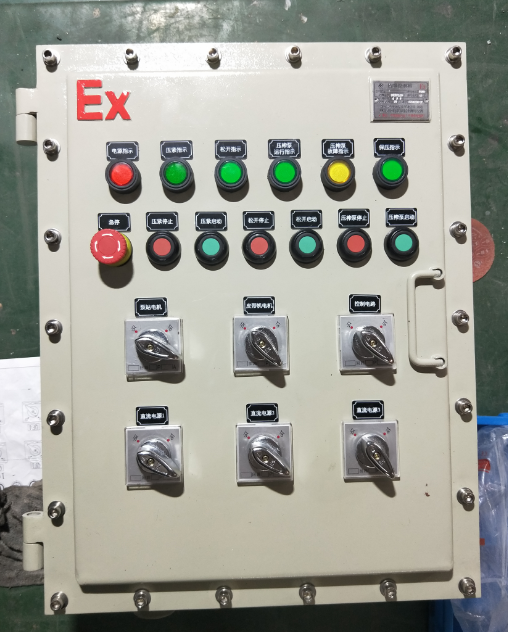

II. Основная конструкция
Взрывозащищенный корпус: Степень защиты IP54/IP65; пыле- и влагозащищенный; изготовлен из коррозионно- и ударостойких материалов.
Взрывозащищенные кабельные вводы: Обеспечивают герметичный ввод и вывод кабелей, предотвращая проникновение опасных газов.
Компоненты: Включают автоматические выключатели, контакторы, реле, контрольно-измерительные приборы и т. д. — все компоненты имеют сертификаты взрывозащиты соответствующего класса.
Заземление и блокировки: Надежная система заземления (сопротивление ≤4 Ом); автоматическое отключение питания при открытии дверцы корпуса для предотвращения рисков при обслуживании оборудования, находящегося под напряжением.
Маркировка взрывозащиты: например, Exd II BT4 Gb (взрывонепроницаемая оболочка, газовая группа IIB, температурный класс T4).
III. Типовые сценарии применения
1) Нефтехимическая промышленность (ключевой сектор)
Нефтеперерабатывающие заводы, установки по производству этилена, терминалы СПГ, резервуарные парки, насосные станции: Среды с присутствием газов групп IIA–IIC (например, метана, этилена, водорода).
АЗС / Топливные базы: Системы управления освещением, вентиляцией и топливораздаточными колонками.
2) Угольные шахты / Горнодобывающие предприятия
Подземные выработки: Среды с присутствием рудничного газа (метана) и угольной пыли; системы управления вентиляцией, водоотливом и конвейерными лентами.
Рудники по добыче металлов: Зоны с присутствием горючей пыли, например, серной пыли или порошков алюминия/магния.
3) Зерноперерабатывающие / Комбикормовые / Мукомольные предприятия
Запыленные среды (мука, кукурузный крахмал, сахарная пудра); соответствие стандартам DIP A20/A21 по защите от взрывов пыли.
4) Фармацевтика / Производство лакокрасочных материалов / Покрасочные работы
Среды с испарением органических растворителей (например, этанола, ацетона, бензола); взрывозащищенные системы управления реакторами, сушильными установками и покрасочными линиями.
5) Новая энергетика / Водородная энергетика
Утилизация аккумуляторов (испарение электролита), водородные заправочные станции (где энергия воспламенения H₂ чрезвычайно низка), установки биоферментации (производство этанола или биогаза).
6) Общественная инфраструктура
Подземные инженерные коллекторы, электрораспределительные пункты в туннелях, терминалы по перевалке опасных химических веществ в портах.
IV. Вопросы выбора и соблюдения нормативных требований
1. Выберите соответствующий тип взрывозащиты на основе классификации опасной зоны (Зоны 0/1/2; Зоны 20/21/22).
2. Категория взрывоопасной среды (газ/пыль): IIC (водород/ацетилен) > IIB > IIA; Пыль: DIP A/B.
3. Температурный класс: T4 (≤135°C) или T6 (≤85°C) — выбирается с целью предотвращения воспламенения окружающей среды.
4. Сертификация по принципу «три в одном»: сертификат на взрывозащищенное изделие, сертификация компонентов эквивалентного класса безопасности и квалификация монтажа (требующая привлечения сертифицированного электромонтажника по взрывозащищенному оборудованию).
5. Применимые стандарты: GB3836 («Взрывоопасные среды») и GB50257 («Строительство и приемка»).
V. Краткое резюме (одно предложение)
Взрывозащищенная распределительная коробка или шкаф не означает, что устройство «не может взорваться»; напротив, принцип его работы заключается в локализации любого потенциального взрыва внутри собственного корпуса, предотвращении проникновения опасных газов внутрь оболочки и ограничении энергии электрических цепей — тем самым создается барьер электробезопасности в легковоспламеняющихся и взрывоопасных средах посредством комплексного подхода, охватывающего выбор материалов, конструктивное исполнение и механизмы управления.
