Подробное объяснение знаний по взрывозащищенному электричеству
2025-06-12

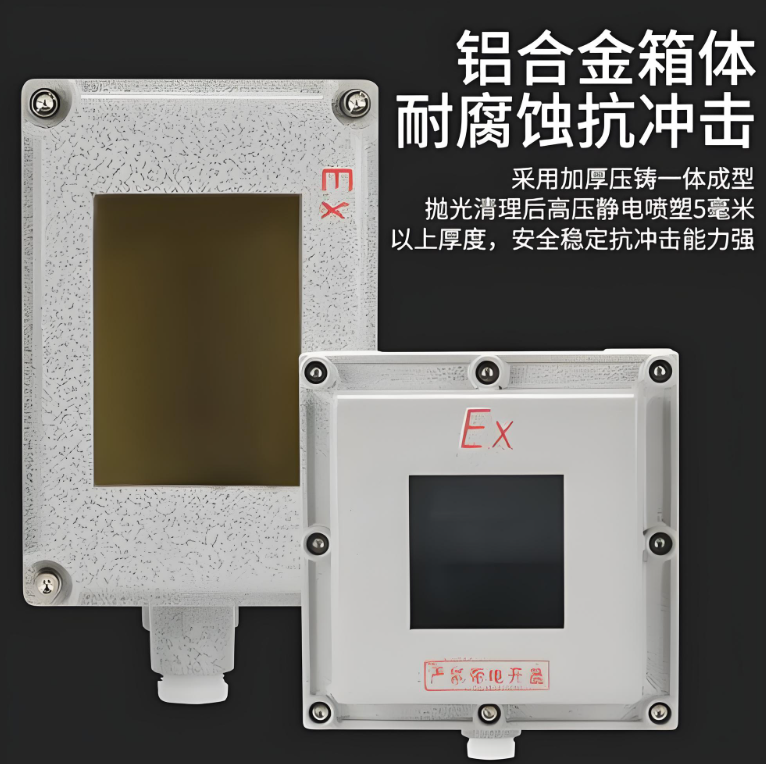

1. Основные понятия взрывозащищенного электрооборудования
Определение :
Взрывозащищенное электрооборудование относится к специальному электрооборудованию, которое может предотвратить воспламенение окружающей взрывоопасной смеси электрическими искрами, дугами или высокими температурами, которые могут возникнуть внутри оборудования в опасных местах, таких как взрывоопасные газовые среды и пылевые среды. Его суть заключается в ограничении высвобождения опасной энергии посредством структурного проектирования, выбора материалов или специальной технологии, тем самым избегая несчастных случаев, связанных со взрывом.
Сценарии применения :
- Производственные, складские и транспортные связи в нефтяной, химической, угольной, металлургической и других отраслях промышленности.
- Переработка муки, хранение зерна и другие места, опасные по взрыву пыли.
- Автозаправочные станции, газовые котельные и другие помещения с наличием легковоспламеняющихся и взрывоопасных газов.
2.Основной принцип взрыва
Условия взрыва (три элемента) :
- Взрывчатые вещества : газы, такие как метан и пропан, пыль, такая как мука и алюминиевый порошок.
- Источники возгорания : электрические искры, дуги, высокотемпературные поверхности, механические искры и т. д.
- Кислород (или воздух) : обеспечивает окислитель, необходимый для горения.
Взрывобезопасная основная логика :
Устраните или контролируйте любой из трех элементов с помощью взрывобезопасной технологии, такой как:
- Не допускайте, чтобы электрооборудование становилось источником возгорания (наиболее распространенный подход).
- Контролировать концентрацию взрывоопасных веществ (например, вентиляция).
- Изолировать от кислорода (например, использовать защиту инертным газом).
3. Основные виды и стандарты взрывозащиты взрывозащищенных электроприборов
По техническому принципу предотвращения возгорания взрывозащищенные типы можно разделить на следующие категории (на основе китайского национального стандарта серии GB 3836):
| Взрывозащищенный тип | символ | принцип | Типичные применения |
| Огнестойкий | г | Корпус оборудования выдерживает внутреннее давление взрыва и препятствует распространению внутреннего пламени наружу. | Двигатели, распределительные коробки, лампы |
| Повышенная безопасность | е | Для оборудования, которое не генерирует искры при нормальной работе, примите дополнительные меры (например, улучшите уровень изоляции и ограничьте температуру поверхности) для снижения риска возгорания. | Распределительная коробка, двигатель низкого напряжения |
| Искробезопасный | иа/иб | Ограничивая энергию цепи (напряжение, ток, индуктивность, емкость), образующиеся искры и тепловые эффекты не могут воспламенить взрывоопасные газы. | Датчики, коммуникационное оборудование, схемы управления |
| Тип положительного давления | п | Заполните внешнюю оболочку защитным газом (например, воздухом, азотом) для поддержания положительного давления и предотвращения проникновения внешнего взрывоопасного газа. | Аналитические приборы, большие шкафы управления |
| Форма для заполнения песком | д | Внешняя оболочка заполнена инертными материалами, такими как кварцевый песок, а токоведущие части заглублены в песок, чтобы предотвратить утечку искр. | Трансформатор, конденсатор |
| Тип литья | м | Для изоляции источников возгорания поместите электрические компоненты в компаунд, например, в эпоксидную смолу. | Переключатели, реле |
Основные технические требования к взрывозащищенному электрооборудованию
Степень защиты корпуса :
- Используйте коды IP (например, IP54, IP66), чтобы предотвратить попадание пыли и жидкости в корпус и ухудшение производительности оборудования или возникновение коротких замыканий.
Температурная группа :
- Температура поверхности электрооборудования должна быть ниже температуры воспламенения взрывоопасных веществ и подразделяется на группы Т1–Т6 (максимально допустимая температура поверхности Т6 составляет 85°С, Т1 – 450°С).
Знак взрывозащиты :
- Пример: Ex d IIB T3 Gb
- Пример : символ взрывозащиты
- d : Взрывозащищенный тип
- IIB : Применимо к взрывоопасным газам класса II, класса B (например, этилену)
- T3 : Температурная группа (максимальная температура поверхности 200°C)
- Gb : Уровень защиты оборудования (применимо к опасным зонам 1 и 2)
Уровень защиты оборудования (EPL) :
- Используется для определения уровня безопасности оборудования в опасных зонах:
- Ga / Da : Подходит для Зоны 0 (газ) / Зоны 20 (пыль), чрезвычайно высокий уровень безопасности.
- Gb / Db : Подходит для Зоны 1 / Зоны 21, высокий уровень безопасности.
- Gc / Dc : Подходит для Зоны 2 / Зоны 22, нормальный уровень безопасности.
5. Основные моменты проектирования и выбора взрывозащищенного электрооборудования
Оценка экологической опасности
- Определите, является ли место взрывоопасной средой по газу (Зона 0, Зона 1, Зона 2) или взрывоопасной средой по пыли (Зона 20, Зона 21, Зона 22).
- Уточнить вид, концентрацию, температуру воспламенения и другие параметры взрывчатых веществ.
Принципы отбора :
- Взрывозащищенный тип должен соответствовать опасной среде (например, для газовой среды Зоны 1 предпочтительнее взрывозащищенный или искробезопасный тип).
- Температурная группа должна быть ниже температуры воспламенения взрывчатого вещества (например, температура воспламенения метана составляет 537°C, можно выбрать группы T1~T4).
- Уровень защиты должен соответствовать экологическим требованиям (например, для запыленной среды он должен быть IP6X или выше).
Установка и обслуживание :
- убедитесь, что заземление и проводка соответствуют требованиям взрывозащиты.
- Регулярно проверяйте целостность корпуса и старение уплотнений. Несанкционированная модификация оборудования запрещена.
- После технического обслуживания необходимо повторно подтвердить взрывозащищенность (например, крепежные болты взрывозащищенного корпуса должны быть целыми).
6. Основные стандарты взрывозащиты в стране и за рубежом
- Китай : серия GB 3836 (газовые среды), серия GB 12476 (пылевые среды).
- Международные : серия IEC 60079 (газы), серия IEC 61241 (пыль).
- Европа : Директива ATEX (2014/34/EU), применимая к рынку ЕС.
- США : NFPA 70 (стандарт NEC), UL 1203 (сертификация взрывозащищенного электрооборудования).
7. Тенденции развития взрывозащищенного электрооборудования
Интеллект и внутренняя безопасность :
- Используются более искробезопасные схемы в сочетании с интеллектуальными датчиками и взрывозащищенными ПЛК для обеспечения автоматизированного управления в опасных средах.
Легкое и эффективное рассеивание тепла :
- Используйте легкие материалы, такие как алюминиевый сплав и конструкционные пластики, и оптимизируйте конструкцию для повышения эффективности рассеивания тепла и снижения температуры поверхности.
Модернизация технологии защиты от взрыва пыли :
- Для металлической пыли, такой как алюминиевый порошок и магниевый порошок, мы разрабатываем специальное оборудование с высоким уровнем защиты (например, IP6X) и антистатическим исполнением.
Расширение применения в новых областях энергетики :
- В новых сценариях, таких как производство литиевых аккумуляторов и хранение энергии на основе водорода, спрос на взрывозащищенные электроприборы стремительно растет, что стимулирует инновации в соответствующих стандартах и технологиях.
