Что такое взрывозащищенное электрооборудование?

Взрывозащищенное электрооборудование специально разработано для использования в опасных средах, где присутствуют легковоспламеняющиеся или взрывоопасные материалы (например, в нефтяной, химической, угольной и фармацевтической промышленности). Оно эффективно предотвращает возгорание окружающих горючих газов, пыли или паров от электрических искр, высоких температур или механического трения, тем самым предотвращая взрывы.

10 распространенных типов взрывозащиты

1 Искробезопасный (Ex i)
Принцип взрывозащиты: электрические искры и температура поверхности, возникающие в цепи при нормальной работе или в определенных неисправных состояниях, не могут воспламенить определенные взрывоопасные смеси.

2. Взрывозащищенный корпус (Ex d)
Принцип взрывозащиты: взрывозащищенный корпус способен выдерживать взрывной удар горючих смесей, проникающих через соединительные поверхности или структурные зазоры корпуса, без повреждений и не воспламеняет внешнюю взрывоопасную атмосферу, образованную одним или несколькими газами или парами.

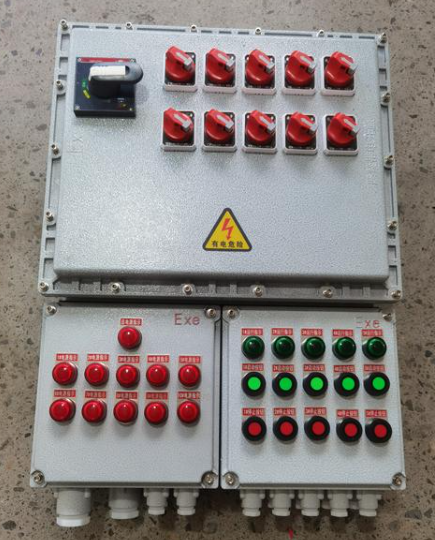

3 Повышенная безопасность (Ex e)
Принцип взрывозащиты: Электрооборудование, работающее без дуг, искр или опасных температур, использует ряд мер в конструкции, производственных процессах и технических условиях для предотвращения искр, дуг и опасных температур во время работы и перегрузки. Это предотвращает его превращение в источник возгорания горючих газов, тем самым повышая уровень безопасности.

4 Тип с масляным погружением (Ex o)
Принцип взрывозащиты: компоненты внутри оборудования, которые могут генерировать искры или дуги, или весь аппарат погружены в трансформаторное масло. Это изолирует их от горючей газовой смеси.

5 Тип с избыточным давлением (Ex p)
Принцип взрывозащиты: защитный газ, такой как свежий воздух, непрерывно поступает в корпус оборудования. Это поддерживает внутреннее давление выше, чем во внешней среде, предотвращая попадание внешних горючих газов или гарантируя, что они не могут достичь взрывоопасных концентраций. Корпус оснащен системами контроля давления газа и сигнализации о концентрации горючих газов. Если давление падает ниже указанных уровней или концентрация газа превышает опасные пороги, питание автоматически отключается.

6 Тип с заполнением песком (Ex q)
Принцип взрывозащиты: корпус заполнен гранулированным материалом. При заданных условиях любое пламя, распространяющееся от внутренней электрической дуги, или перегрев стенок корпуса или поверхности гранулированного материала не могут воспламенить окружающую взрывоопасную смесь.

7 Герметичный тип (Ex h)
Принцип взрывозащиты: оборудование использует меры герметизации для предотвращения попадания горючих или взрывоопасных веществ в корпус.

8 Капсулированный тип (Ex m)
Принцип взрывозащиты: потенциальные источники возгорания внутри электрического оборудования (например, дуги, искры, опасные высокие температуры) герметизированы в смоляных заливочных составах, что предотвращает возгорание окружающих взрывоопасных смесей.

9 Искробезопасный тип (Ex n)
Принцип взрывозащиты: при нормальной работе не может воспламенить окружающие взрывоопасные смеси и, как правило, не вызывает неисправностей, способных привести к воспламенению.

10 Пылезащитный тип (Ex iaD)
Принцип взрывозащиты: вентиляция при взрыве пыли; оборудование блокирует ударную волну, генерируемую повышенным давлением от «источника пыли».

Классификация взрывозащищенного оборудования
Взрывозащищенное оборудование в основном подразделяется на два класса в зависимости от условий эксплуатации:

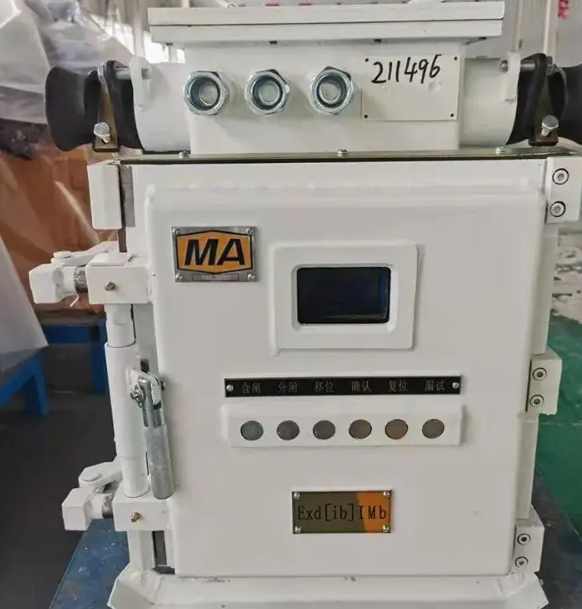

Класс I: Электрооборудование для использования в угольных шахтах.
Класс II: Электрооборудование для использования в местах, отличных от шахт.

Электрооборудование класса II далее подразделяется на три категории — IIA, IIB и IIC — в зависимости от максимального испытательного безопасного зазора или минимального коэффициента воспламенения, применимого к взрывоопасным газовым смесям. Кроме того, оно группируется по шести температурным классам — от T1 до T6 — в зависимости от максимальной температуры поверхности.
